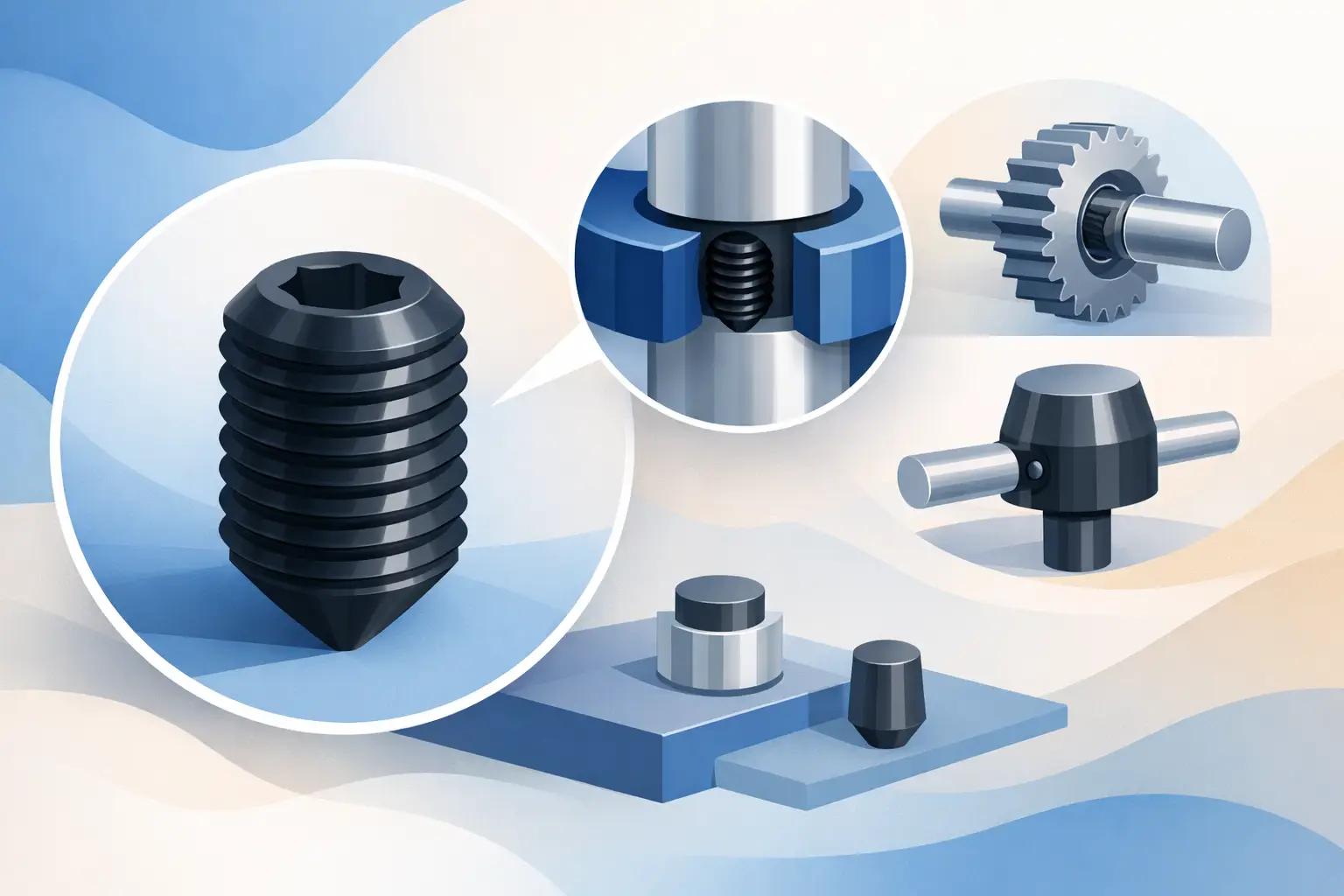

En remskiva som vandrar på axeln, ett handtag som glappar eller ett nav som vrider sig trots korrekt montage är ofta tecken på att förbandet saknar rätt låsning. Vad är en stoppskruv? Det är i grunden en gängad skruv, ofta utan skalle, som skruvas in i en komponent för att trycka mot och fixera en annan detalj. Den används främst för att låsa nav, kugghjul, kopplingar, rattar och liknande delar på en axel.

Stoppskruven är en liten komponent med en tydlig funktion: att överföra ett kontakttryck från den gängade ytterdelen till den detalj som ska hållas på plats. I praktiken avgör spetsform, material, dimension och åtdragningsmoment om låsningen blir tillförlitlig eller om axeln skadas och förbandet börjar lossna.

Vad är en stoppskruv i ett mekaniskt förband?

En stoppskruv monteras radiellt genom ett gängat hål i exempelvis ett nav. När den dras åt pressas spetsen mot axeln eller mot en plan anliggningsyta på axeln. Friktionen och det lokala kontakttrycket hindrar komponenten från att rotera eller förskjutas axiellt.

Benämningen används ibland brett om skruvar som begränsar en rörelse. I infästningssammanhang avser den dock vanligen en huvudlös skruv, även kallad skruvstift, med invändigt sexkantgrepp eller Torx-grepp. Eftersom skruven saknar utskjutande skalle passar den där konstruktionen kräver en slät eller kompakt ytterkontur.

Stoppskruven är inte samma sak som en bult med mutter. En bultförbindning klämmer normalt ihop två eller flera detaljer med en förspänningskraft. Stoppskruven arbetar i stället genom punktvis anliggning mot en axel eller annan komponent. Det gör montaget snabbt och platsbesparande, men också mer känsligt för rätt utförande.

Så fungerar låsningen

Vid åtdragning skapas en normalkraft mellan skruvspetsen och axeln. Den kraften ger friktion som motverkar vridning och rörelse. Om spetsen dessutom går in något i materialet får förbandet en mekanisk låsning, vilket kan vara nödvändigt när lasten är hög eller när vibrationer förekommer.

Det finns en tydlig avvägning. En hårt åtdragen stoppskruv med konisk eller skålad spets kan ge god låsverkan, men den kan också skapa märken och spänningskoncentrationer i axeln. På en axel som senare ska demonteras, justeras eller återanvändas kan en plan anliggningsyta vara ett bättre val. Vid serieproduktion är det vanligt att svarva eller fräsa en liten plan yta på axeln, så att stoppskruven får ett definierat säte utan att deformera rundheten.

Förbandet bör inte dimensioneras som enda säkerhet vid stora växlande vridmoment, stötbelastningar eller personkritiska funktioner. Där behövs ofta kilspår, splineförband, klämnav eller annan formslutande lösning som tar upp lasten. Stoppskruven kan då fungera som kompletterande positionering eller säkring.

Spetsformen avgör användningen

Standarden och spetsformen är centrala vid val av stoppskruv. En skruv med samma gängdimension kan ge helt olika resultat beroende på hur änden är utformad.

Plan ände - DIN 913

Stoppskruv med plan ände enligt DIN 913 har en rak anliggningsyta. Den passar mot en planfräst yta, mot mjukare material eller när axeln ska påverkas så lite som möjligt. Låsningen bygger främst på friktion och är därför normalt mindre aggressiv än med en spetsig eller skålad ände. Varianten är ett vanligt val för justerbara detaljer och montage som kan behöva tas isär.

Konisk ände - DIN 914

DIN 914 har konisk spets som koncentrerar kraften till en liten yta. Den ger ett tydligt grepp och passar när komponenten ska positioneras exakt eller när god låsning krävs på en axel med förborrning eller urtag. Nackdelen är att spetsen lätt lämnar ett permanent märke i en oskyddad axel.

Tappände - DIN 915

En stoppskruv med tappände enligt DIN 915 har en cylindrisk tapp som går ned i ett hål eller spår. Den ger ett mer definierat mekaniskt stopp än enbart friktion och används ofta för positionering. Tappen måste passa hålets diameter och djup. Om den bottnar före skruven kan tillräcklig klämkraft utebli.

Skålad ände - DIN 916

DIN 916 har en skålad eller kupad ände som biter effektivt mot axelns yta. Den används när hög hållkraft behövs och märken i motytan är acceptabla. På hårda axlar och i vibrationsexponerade applikationer kan den vara effektiv, men demontering kan bli svårare och ytan kan behöva bearbetas före återmontering.

Även stoppskruvar med spår och skalle förekommer, till exempel i äldre konstruktioner eller när montaget kräver ett specifikt grepp. Kontrollera alltid ritning, standard och produktutförande i stället för att utgå från att alla stoppskruvar med samma diameter är utbytbara.

Välj material efter miljö och motmaterial

För montage inomhus i normal miljö är rostfritt A2 ofta ett lämpligt material. I marina miljöer, kustnära installationer, processmiljöer och andra miljöer med klorider är syrafast A4 normalt ett säkrare val. Materialvalet ska dock bedömas för hela förbandet, inte bara för stoppskruven. En A4-skruv i ett nav av aluminium, mässing eller annat stål kan skapa andra risker, exempelvis galvanisk korrosion eller kärvning.

Rostfria gängor har större risk för kallsvetsning, särskilt vid små dimensioner, hög belastning och torr montering. Använd därför lämpligt monteringssmörjmedel eller gängpasta när applikationen tillåter det. Åtdragningen blir jämnare och risken minskar för att stoppskruven nyper fast innan rätt kontakttryck har uppnåtts.

Hållfasthetsklass och hårdhet är också relevanta. En mycket hård stoppskruv kan bita väl i en axel, medan en mjukare skruv kan deformeras eller få skadade greppytor vid högt moment. Samtidigt kan en hård spets skada en mjuk axel mer än önskat. Rätt kombination beror på last, axelmaterial, demonteringsbehov och kravet på korrosionsbeständighet.

Dimension, gängingrepp och montage

Välj diameter utifrån navets godstjocklek, tillgängligt gängingrepp och den kraft förbandet ska hantera. För kort gängingrepp i ett tunt nav ökar risken för att gängorna dras sönder. För lång skruv kan däremot ge problem med bottenkontakt eller göra montaget onödigt svårhanterligt.

Placeringen har stor betydelse. Stoppskruven ska normalt ligga så nära den lastöverförande zonen som möjligt och ha en stabil anliggningsyta. I vissa nav används två stoppskruvar, antingen i linje efter varandra eller förskjutna 90 grader. Två skruvar kan förbättra låsningen, men bara om navet har tillräcklig godstjocklek och komponenten inte deformeras av de koncentrerade krafterna.

Rengör gängan och anliggningsytan före montage. Kontrollera att skruven löper fritt i gängan, att spetsformen passar motytan och att invändigt grepp inte är skadat. Dra sedan med ett definierat moment anpassat till dimension, material och produktens specifikation. Överdriven åtdragning ger inte automatiskt bättre låsning - den kan deformera navet, förstöra gängan eller göra senare demontering onödigt kostsam.

Vid vibrationer kan gänglåsning vara aktuell, men valet beror på om förbandet ska kunna demonteras och på vilken temperatur och kemisk miljö det arbetar i. Gänglåsning ersätter inte korrekt spetsform eller tillräckligt kontakttryck. Den ska ses som ett komplement i ett korrekt dimensionerat förband.

Vanliga fel vid användning av stoppskruv

Ett vanligt fel är att använda en skålad eller konisk stoppskruv direkt mot en slät precisionsaxel och sedan förvänta sig att axeln går att återanvända utan åtgärd. Ett annat är att välja A2 i en utsatt marin applikation där A4 krävs för bättre beständighet. Det förekommer också att en stoppskruv används för att ta upp ett vridmoment som egentligen kräver kil, klämförband eller annan konstruktionslösning.

Fel dimensionerad insexnyckel och smutsiga greppytor är praktiska orsaker till avrundade sexkanter. När skruven sitter försänkt kan ett skadat grepp snabbt bli ett serviceproblem. Rätt verktyg, korrekt bitdimension och en produkt med lämpligt grepp är därför en del av valet, särskilt där återkommande underhåll ingår.

För professionella montage är det effektivt att specificera stoppskruven fullt ut: gänga, längd, standard, spetsform, material och vid behov hållfasthet. En beställning som exempelvis anger M6 x 10, DIN 916, A4 ger betydligt mindre tolkningsutrymme än enbart "stoppskruv M6".

När komponenten ska arbeta i fukt, salt eller kemiskt utsatt miljö bör den väljas som en del av hela konstruktionen. A2A4 erbjuder rostfria och syrafasta utföranden för montage där rätt standard och material från början minskar både stillestånd och efterarbete.
